Relay dan Kontaktor (Relay and Magnetic Contactor)


Prinsipnya kerjanya adalah rangkaian pembuat magnet untuk menggerakkan penutup dan pembuka saklar internal didalamnya. Yang membedakannya dari kedua peralatan tersebut adalah kekuatan saklar internalnya dalam menghubungkan besaran arus listrik yang melaluinya.

Pemahaman sederhananya adalah bila kita memberikan arus listrik pada coil relay atau kontaktor, maka saklar internalnya juga akan terhubung. Selain itu juga ada saklar internalnya yang terputus. Hal tersebut sama persis pada kerja tombol push button, hanya berbeda pada kekuatan untuk menekan tombolnya.

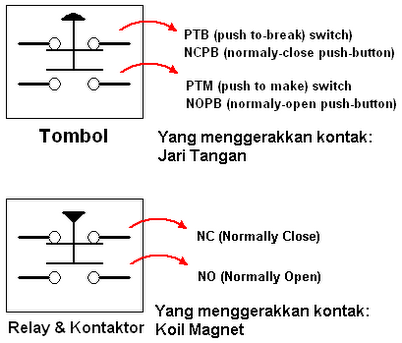

Saklar internal inilah yang disebut sebagai kontak NO (Normally Open= Bila coil contactor atau relay dalam keadaan tak terhubung arus listrik, kontak internalnya dalam kondisi terbuka atau tak terhubung) dan
kontak NC (Normally Close= Sebaliknya dengan Normally Open). Seperti dijelaskan pada gambar dibawah ini.


Relay dianalogikan sebagai pemutus dan penghubung seperti halnya fungsi pada tombol (Push Button) dan saklar (Switch)., yang hanya bekerja pada arus kecil 1A s/d 5A.


Sedangkan Kontaktor dapat di analogikan juga sebagai sebagai Breaker untuk sirkuit pemutus dan penghubung tenaga listrik pada beban. Karena pada Kontaktor, selain terdapat kontak NO dan NC juga terdapat 3 buah kontak NO utama yang dapat menghubungkan arus listrik sesuai ukuran yang telah ditetapkan pada kontaktor tersebut. Misalnya 10A, 15A, 20A, 30A, 50Amper dan seterusnya.


Seperti pada gambar dibawah ini.


gambar kontak internal pada Kontaktor



gambar kontak internal pada relay




Penyambungan sederhana rangkaian kontaktor:





Perhatikan bagaimana lampu akan menyala ketika switch saklar dihubungkan ke sumber listrik. Mengapa begitu repot menggunakan kontaktor untuk menyalakan sebuah lampu bohlam? Mengapa rangkain ini menggunakan dua buah sumber listrik yang berbeda?
Itulah yang disebut
Rangkain Pengendali dan Rangkain Utama.
